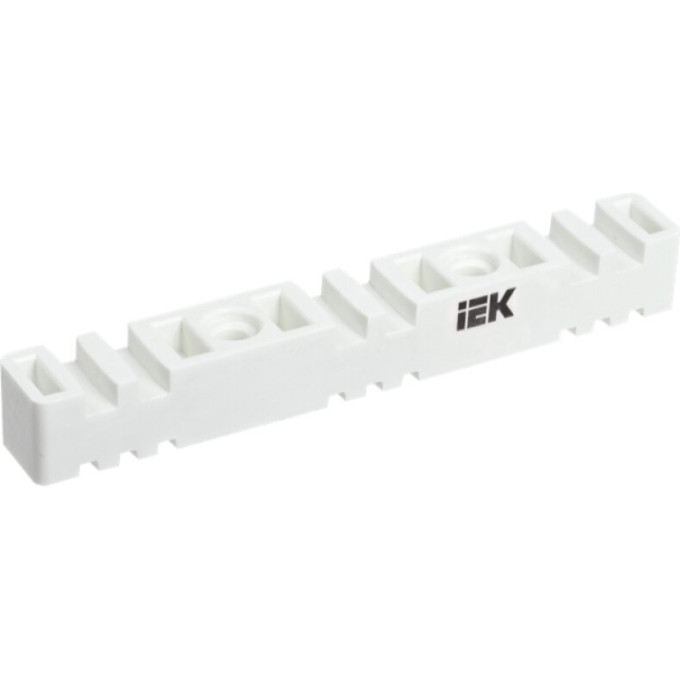

Изолятор шинный плоский IEK ИШП 3P для шин 5мм и 10мм 270мм - YIS40-3-270

Артикул: YIS40-3-270

970 руб.

от 243 руб. × 4 без переплаты

В наличии

Доставка в Назрань

Курьер1–2 дня по Москве

ПВЗ2–5 дней, СДЭК и Почта России

Оплата при получениикартой или наличными курьеру

Подробнее о доставке

Высота35.0 мм

Глубина35.0 мм

Диам отв под крепежные болты в шинах12.0 мм

Категория горючести по гост 28157ПВ-0

Описание

Изолятор шинный плоский IEK ИШП 3P предназначен для крепления и изоляции силовых шин в распределительных шкафах и щитах. Он решает задачу организации шинных сборок с номинальными токами от 250 до 4000 А, обеспечивая надежную фиксацию и изоляцию шин. Изолятор имеет трехфазное исполнение и подходит для шин толщиной 5 и 10 мм.

Технические характеристики

Номинальное рабочее напряжение: 400 В
Максимальный номинальный ток: 320...3300 А
Кратковременное выдерживаемое напряжение промышленной частоты: 8.0 кВ
Предел прочности на изгиб: 123 МПа
Ударная вязкость: ≥ 25 кДж/м²
Количество полюсов: 3
Расстояние между шинами: 100 мм
Глубина и высота: 35 мм
Диаметр отверстий под крепежные болты: 12 мм
Материал: полиэстер SMC
Цвет: белый
Температура эксплуатации: от -40 до +60 °C
Срок службы: 5 лет

Применение

Изолятор применяется при сборке низковольтных комплектных устройств (НКУ), главных распределительных щитов, вводно-распределительных устройств. Подходит для крепления медных и алюминиевых шин толщиной от 5 до 10 мм. Обеспечивает быстрый монтаж кабельных трасс и устойчивость к динамическим нагрузкам при токах короткого замыкания.

Плюсы

Высокая механическая прочность (SMC)
Универсальность: поддержка шин 5 и 10 мм
Устойчивость к динамическим нагрузкам

Характеристики

Высота	35.0 мм
Глубина	35.0 мм
Диам отв под крепежные болты в шинах	12.0 мм
Категория горючести по гост 28157	ПВ-0
Количество полюсов	3
Кратковрем выдерж напряж промышл частоты	8.0 кВ
Макс номин напряжение	400 А
Макс номин ток	320...3300 А
Материал	Полиэстер SMC
Номин раб напряжение	400 В
Предел прочности на изгиб	123 Мпа
Расстояние между шинами	100 мм
Температура эксплуатации	-40...+60 °C
Тип конструкции	Изолятор ступенчатый
Толщина шин	5 и 10 мм
Ударная вязкость	≥ 25 кДж на м2
Цвет	Белый
Гарантийный срок, лет	1
Срок службы, лет	5
